Un bon plan d’abri de jardin à une pente ne se limite pas à une vue d’ensemble. Il doit aider à commander la bonne quantité de bois, à préparer les fondations et à monter chaque élément dans le bon ordre. Avant de télécharger un PDF, fixez l’usage de l’abri, son implantation et le sens d’évacuation de l’eau. Ces choix déterminent les dimensions, les ouvertures et la couverture.
Choisir la surface qui correspond vraiment à votre usage
La toiture monopente convient aux abris contemporains, aux constructions placées contre un mur et aux espaces étroits. Son volume est simple à charpenter, son écoulement est facile à repérer et sa façade haute peut accueillir une porte, une fenêtre ou du rangement vertical. La surface intérieure reste le premier critère : un local pour quelques outils n’a pas les mêmes besoins qu’un atelier ou qu’un abri associé à un bûcher.

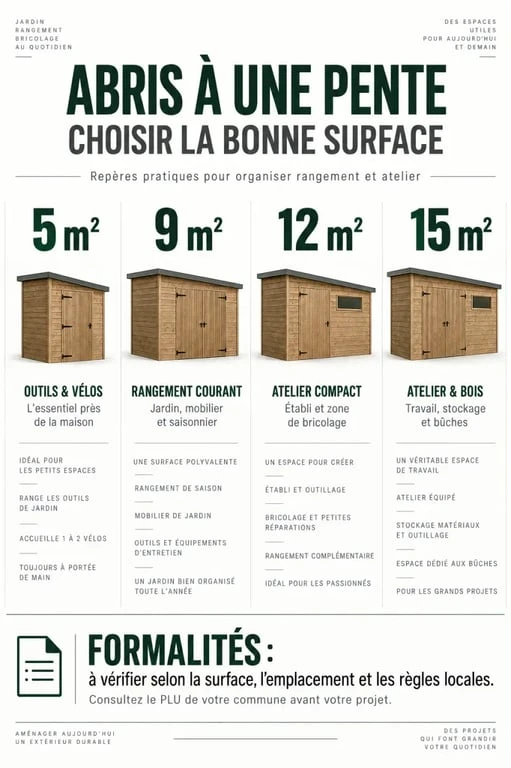

| Surface indicative | Dimensions repères | Usage adapté | Fondation envisageable | Formalité indiquée |
|---|---|---|---|---|
| 5 m² | 2,95 m × 1,69 m | Outils, vélos, petit rangement | Plots ou parpaings selon le sol | À vérifier selon les cas et le PLU |
| 9 m² | 3 m × 3 m | Rangement courant, vélos, tondeuse | Plots, parpaings ou dalle | Déclaration préalable de 5 à 20 m² |
| 10 m² | 4 m × 2,50 m avec bûcher | Matériel et bois de chauffage | Au moins 9 parpaings ou plots annoncés pour ce modèle | Déclaration préalable de 5 à 20 m² |
| 12 m² | Dalle bois de 4 m × 3 m | Atelier compact ou stockage conséquent | 4 pilotis béton pour le modèle concerné | Déclaration préalable de 5 à 20 m² |
| 15 m² | 4 m × 3 m avec bûcher de 1 m × 3 m | Atelier, mobilier de jardin, bois | Dalle ou fondations ponctuelles adaptées | Déclaration préalable de 5 à 20 m² |
Pour un rangement simple, une porte double est souvent plus pratique qu’une grande fenêtre. Elle laisse entrer une tondeuse ou un vélo cargo sans réduire inutilement l’espace intérieur. Un abri utilisé comme atelier gagne plutôt à recevoir un ouvrant vitré sur la façade la mieux éclairée, tout en conservant une circulation dégagée devant la porte.
Reconnaître un plan PDF réellement exploitable sur chantier
Un plan d’abri de jardin 1 pente acheté ou téléchargé doit limiter les décisions improvisées après la livraison des matériaux. Les dimensions extérieures ne suffisent pas. Vérifiez que le document correspond à votre niveau de bricolage et qu’il distingue les pièces structurelles, les éléments de finition et les fixations.
Les documents à exiger avant de commander les matériaux
Un dossier utile comprend un plan de masse pour situer l’abri, les plans d’élévation des façades, une vue d’assemblage ou une vue éclatée, ainsi qu’un plan de découpe. La nomenclature doit indiquer les quantités, les longueurs et les sections de bois prévues pour le plancher, les montants, les lisses, les solives, les chevrons et le bardage. Une liste de débit précise limite les chutes et facilite le contrôle lors de la livraison.
Les étapes de montage doivent suivre une logique de chantier : implantation, fondations, plancher, panneaux d’ossature, contreventement, charpente, couverture, bardage puis menuiseries. Si le PDF présente seulement un rendu final, il peut servir à se projeter, mais il ne remplace pas un plan de construction. Pour modifier la longueur, la profondeur ou la position d’une porte, vérifiez aussi que les nouvelles cotes sont accompagnées d’un débit révisé.
La hauteur et le sens de pente ne sont pas des détails
La différence de hauteur entre les deux façades crée la pente du toit. Elle doit être compatible avec la couverture choisie, la longueur du rampant et les conditions climatiques locales. Un exemple de monopente présente une inclinaison annoncée de 5°, mais cette valeur ne se copie pas automatiquement : le bac acier, le shingle bitumé, l’EPDM ou les plaques de toiture n’ont pas les mêmes exigences de pose.
Orientez l’écoulement loin des fondations, des accès, des bâtiments voisins et des limites où l’eau pourrait devenir une nuisance. La gouttière et la descente d’eau doivent apparaître dès le plan d’implantation. Cette préparation relie la charpente, la couverture, le drainage du terrain et la protection du bardage. Une toiture étanche qui rejette son eau au mauvais endroit peut fragiliser le sol sous l’abri avant même que le bois ne montre un défaut.
Fondations, ossature et toiture : les choix qui sécurisent l’abri
Une dalle béton n’est pas systématiquement obligatoire pour un abri bois léger. Les plots béton ou les parpaings conviennent lorsque le terrain est stable, nivelé et que le plancher bois est conçu pour rester ventilé. Ils décollent la structure du sol et limitent les remontées d’humidité. Sur un terrain humide, argileux, très meuble ou destiné à un atelier plus lourd, une étude du support et une dalle adaptée apportent davantage de sécurité.
Construire dans le bon ordre
- Tracez l’emprise, contrôlez les diagonales et préparez un terrain stable avec une évacuation des eaux cohérente.
- Posez les fondations à niveau, puis assemblez le cadre de plancher, les solives et le platelage.
- Montez les murs d’ossature bois, vérifiez l’aplomb et installez le contreventement avant la charpente.
- Fixez les chevrons, le support de couverture et les rives, puis réalisez l’étanchéité avant de poser le bardage.
- Terminez par les portes, les fenêtres, les finitions de ventilation et les protections du bois.
Le bardage horizontal, le bardage vertical à couvre-joint ou la volige modifient l’aspect de l’abri, mais aussi le temps de pose et le budget. Prévoyez des débords de toit : le modèle Marius annonce un débord de 50 cm, qui aide à éloigner le ruissellement des parois. Ne bouchez pas les lames d’air nécessaires derrière le bardage et sous la couverture. Une ventilation continue aide à prévenir la condensation.
Prévoir le budget sans rogner sur l’étanchéité
Le prix final dépend moins de la surface seule que des choix de structure et de finition. Les principaux postes sont les fondations, le bois d’ossature, le plancher, le bardage, la couverture, la visserie, les menuiseries et le traitement éventuel du bois. Un plan précis permet de demander plusieurs devis avec les mêmes quantités, plutôt que de comparer des paniers incomplets.
- Économiser intelligemment : simplifiez les ouvrants, choisissez une géométrie rectangulaire et achetez le bois à partir d’une liste de débit fiable.
- Ne pas sous-estimer : prévoyez les membranes d’étanchéité, les bandes de rive, les gouttières, les ancrages et la quincaillerie extérieure.
- Adapter au terrain : des fondations inadaptées coûtent souvent plus cher à corriger qu’une préparation rigoureuse dès le départ.
- Préserver l’investissement : traitez ou entretenez le bois selon son essence, son exposition et les recommandations du fabricant.
Pour un débutant, le gain le plus concret d’un plan payant détaillé est rarement esthétique. Il réside dans la réduction des erreurs de coupe, des achats en double et des reprises de toiture. Les vues 3D sont utiles pour comprendre l’assemblage, mais elles doivent toujours être accompagnées de cotes et d’une séquence de montage claire.
Urbanisme : vérifier avant de lancer la découpe
Les règles communément indiquées sont les suivantes : en dessous de 5 m², aucune formalité peut être requise selon les cas présentés ; de 5 à 20 m², une déclaration préalable est indiquée ; au-delà de 20 m², un permis de construire est indiqué. Ces seuils ne dispensent pas de vérifier le plan local d’urbanisme auprès de la mairie ou du service d’urbanisme.
Le PLU peut imposer une distance aux limites séparatives, une hauteur maximale, une couleur de couverture, un aspect de bardage ou une implantation particulière. Examinez l’emprise au sol, la surface de plancher, la hauteur de la façade haute et la gestion des eaux pluviales. Pour un abri adossé, la muralière fixée à la maison, les raccords d’étanchéité et la façade concernée demandent une attention supplémentaire.
Préparez votre dossier avant de commander les matériaux : un plan de masse, des élévations cotées et une représentation de la toiture facilitent l’instruction. Cette vérification évite de devoir modifier une hauteur ou un sens de pente lorsque le bois est déjà coupé.
