Installer une antenne télévision demande de la rigueur, du choix des composants à l’orientation du râteau. La réussite de votre installation repose sur une logique simple : la continuité et la pureté du signal électrique. Que vous captiez la TNT ou des chaînes satellites, un schéma de branchement bien conçu garantit une image fluide, sans pixels ni décrochages.
Les fondamentaux du raccordement : du râteau au téléviseur
Pour acheminer le signal du toit jusqu’à l’écran, visualisez le chemin parcouru par les ondes. Le signal capté par l’antenne est de faible intensité. Chaque raccord, chaque mètre de câble et chaque prise murale agissent comme une résistance qui affaiblit cette énergie. Le choix du matériel est donc aussi déterminant que le schéma lui-même.
Le câble coaxial : l’artère de votre installation
Le câble coaxial est le composant le plus sous-estimé. Pour une réception optimale, utilisez un câble de type 17 VATC ou 19 VATC. Ces chiffres indiquent la perte de signal en décibels pour 100 mètres. Plus le chiffre est bas, meilleure est l’isolation. Un blindage de qualité est nécessaire pour éviter les interférences causées par les ondes 4G/5G ou les appareils électroménagers.
L’importance de la connectique F
Oubliez les fiches plastiques à emboîter. Le standard actuel pour un branchement durable est la fiche F. Ce connecteur à visser assure un contact mécanique et électrique fiable. Lors du dénudage, veillez à ce qu’aucun brin de la tresse de blindage ne touche l’âme centrale en cuivre, sous peine de créer un court-circuit qui rendrait la réception impossible.
Schémas de distribution : comment alimenter plusieurs prises ?
Dans une configuration moderne, il est fréquent de vouloir distribuer le signal vers trois, quatre ou huit prises. Cette architecture nécessite une organisation spécifique pour éviter que le dernier téléviseur de la chaîne ne reçoive qu’une image dégradée.
Le montage avec répartiteur : la solution standard

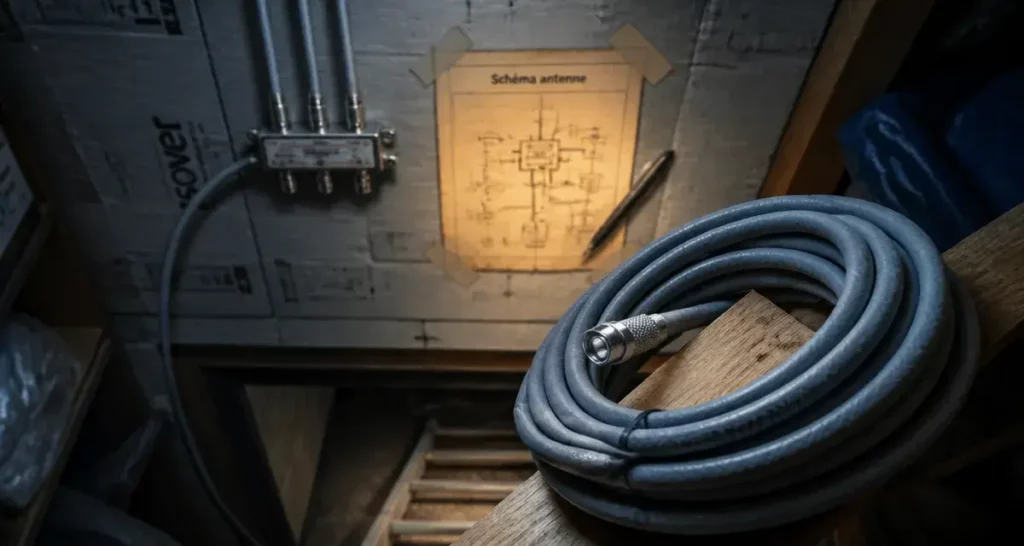

Le répartiteur est un boîtier métallique doté d’une entrée et de plusieurs sorties. Son rôle est de diviser le signal de manière égale. Chaque division entraîne une perte de puissance, environ 4 dB pour deux sorties et jusqu’à 10 dB pour quatre sorties. Si votre signal d’origine est moyen, cette division empêche le décodeur de verrouiller les chaînes HD. Dans ce cas, l’insertion d’un amplificateur en amont du répartiteur est indispensable.
Considérez le flux de données comme un courant d’eau : si vous ouvrez trop de robinets sans pression suffisante, le débit s’effondre. Ce verrou de puissance cause souvent des écrans noirs dans les chambres alors que le salon fonctionne. Pour corriger cela, placez l’amplificateur le plus près possible de l’antenne, souvent dans les combles, afin de booster le signal avant qu’il ne subisse les pertes dues à la distribution.
Le cas de la prise découplante TV/FM/SAT
Si vous utilisez une seule descente de câble pour transporter à la fois le signal de l’antenne râteau et celui d’une parabole, vous aurez besoin d’un coupleur en haut et d’une prise découplante à l’arrivée. Cette prise murale possède un filtre interne qui sépare les fréquences pour les diriger vers les sorties adéquates. C’est le schéma idéal pour limiter le nombre de câbles apparents.
| Composant | Fonction principale | Conseil d’installation |
|---|---|---|
| Pré-amplificateur | Amplifie le signal faible à la source | À placer à moins de 1m de l’antenne |
| Répartiteur | Divise le signal vers plusieurs TV | Utiliser des fiches F à visser |
| Filtre 4G/5G | Élimine les interférences mobiles | Indispensable en zone urbaine dense |
Le branchement spécifique pour antenne intérieure
L’antenne intérieure est une solution pratique en appartement ou lorsque l’installation en toiture est impossible. Son branchement obéit à des règles strictes car elle capte un signal déjà affaibli par les murs du bâtiment.
Positionnement et raccordement direct
Le schéma est simple : un câble coaxial relie l’antenne à l’entrée « Ant In » du téléviseur. La plupart de ces modèles sont actifs et intègrent un amplificateur. Ils nécessitent une alimentation électrique, soit via un adaptateur secteur, soit directement par le port USB du téléviseur si l’antenne est compatible 5V.
Optimiser la réception sans schéma complexe
Pour maximiser vos chances, placez l’antenne près d’une fenêtre orientée vers l’émetteur. Évitez de la poser sur ou derrière des objets métalliques comme des radiateurs qui bloquent les ondes. Si l’image se fige, modifiez l’inclinaison de quelques degrés. Le signal numérique est capricieux et une variation millimétrique peut faire basculer la qualité de 20% à 90%.
Installation en camping-car : les particularités du mode nomade
En véhicule de loisirs, l’installation doit être performante et résister aux vibrations. Le schéma classique inclut souvent une antenne omnidirectionnelle ou directionnelle montée sur un mât traversant le toit.
Le passage de toit et l’étanchéité
Le point critique est le passe-toit. Il s’agit d’un boîtier étanche qui permet de faire entrer le câble dans la cellule sans risque d’infiltration d’eau. À l’intérieur, le câble arrive généralement sur un amplificateur alimenté en 12V DC, qui redistribue ensuite le signal vers le support TV.
L’importance de l’alimentation 12V
Contrairement à une maison, la tension en camping-car fluctue selon l’état de la batterie. Il est recommandé d’utiliser un régulateur de tension ou un amplificateur supportant une plage de 10V à 15V. Cela garantit que votre décodeur reçoit un signal stable, même lorsque vous utilisez d’autres équipements électriques à bord.
Dépannage : pourquoi votre schéma ne fonctionne-t-il pas ?
Même avec un schéma parfait, des problèmes peuvent survenir. Voici les vérifications prioritaires si vous n’obtenez aucune image après le branchement.
Vérifiez d’abord l’alimentation de l’amplificateur. Si vous avez installé un pré-amplificateur sur le mât, il doit être alimenté par un boîtier situé à l’intérieur. Contrôlez que ce dernier est bien branché et que le voyant est allumé. Inspectez ensuite chaque fiche F pour détecter d’éventuels court-circuits. Un seul petit fil de la tresse de blindage touchant l’âme centrale suffit à couper tout le signal.
Assurez-vous également de l’orientation. Une antenne râteau doit pointer précisément vers l’émetteur local. Utilisez des applications mobiles pour localiser l’émetteur TNT le plus proche. Enfin, vérifiez l’oxydation. Pour les antennes extérieures anciennes, les contacts dans le boîtier de symétrisation peuvent s’oxyder. Un simple nettoyage ou le remplacement du boîtier redonne souvent une seconde jeunesse à l’installation.
En suivant ces schémas et conseils techniques, vous assurez une installation pérenne. Le secret réside dans la qualité de la connectique et la limitation des pertes de signal. Une fois le câblage validé, lancez une recherche automatique des chaînes sur votre téléviseur pour profiter de vos programmes en haute définition.
